Sistem Pipa Udara Terkompresi: Elemen Utility untuk Proses Produksi yang Efisien

Baca Juga : Inovasi Terkini dalam Mekanikal Elektrikal

Komponen Utama dalam Sistem Udara Terkompresi

Sistem udara terkompresi terdiri dari beberapa komponen kunci yang masing-masing memiliki peran penting dalam menjaga aliran udara tetap stabil dan berkualitas tinggi. Komponen-komponen utama tersebut meliputi:

1. Kompresor

Kompresor adalah “jantung” dari sistem udara terkompresi. Perangkat ini berfungsi mengisap udara dari lingkungan, mengompresnya menjadi tekanan yang lebih tinggi, dan mengirimkannya melalui sistem pipa ke mesin-mesin atau alat yang membutuhkan. Tiga jenis kompresor yang paling umum digunakan di industri adalah:

• Kompresor Piston (Reciprocating Compressor): Menggunakan gerakan bolak-balik piston untuk mengompres udara.
• Kompresor Sekrup (Screw Compressor): Mengompres udara dengan dua rotor ulir yang berputar.
• Kompresor Sentrifugal: Biasanya digunakan di pabrik besar, memanfaatkan kecepatan tinggi untuk menghasilkan udara bertekanan tinggi dengan efisiensi energi yang lebih tinggi.

2. Tangki Penyimpanan Udara (Air Receiver Tank)

Tangki penyimpanan digunakan untuk menampung udara terkompresi sebelum didistribusikan ke seluruh sistem. Fungsi utama tangki ini adalah menstabilkan tekanan udara, menampung udara dalam jumlah besar, dan membantu kompresor bekerja dengan lebih efisien. Tangki penyimpanan juga mencegah fluktuasi tekanan yang bisa merusak peralatan atau mengganggu proses produksi.

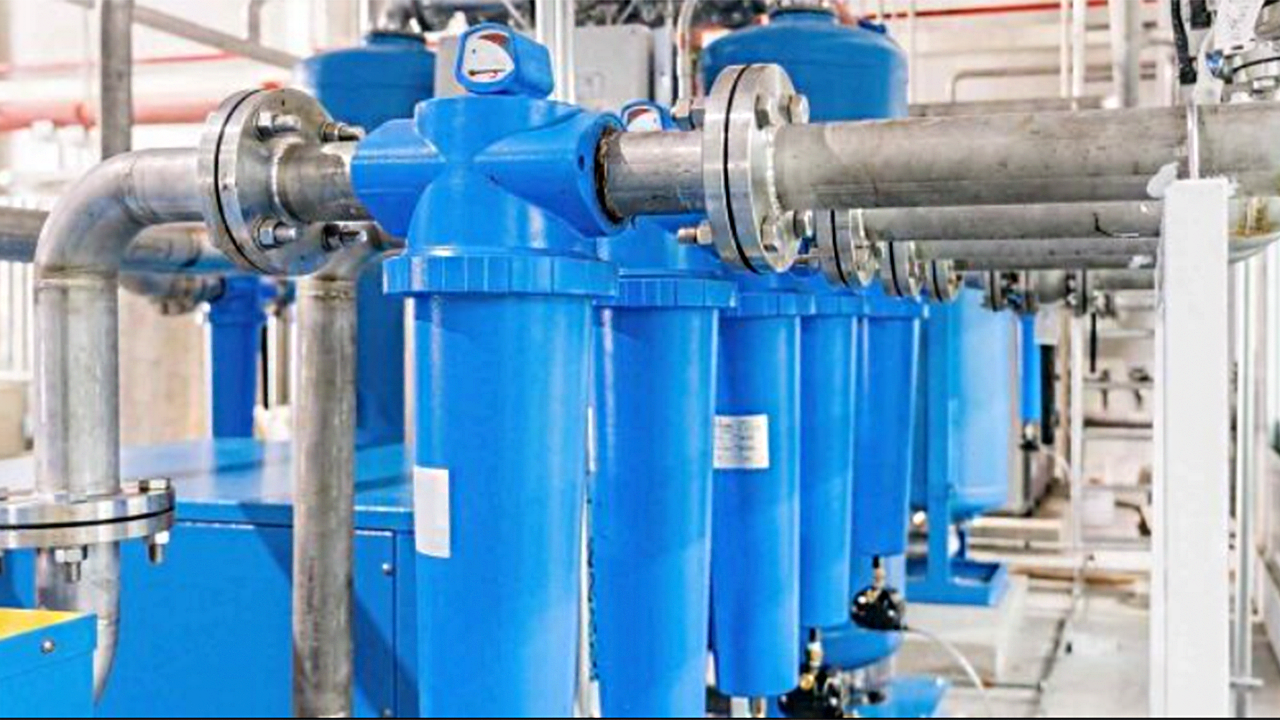

3. Filter dan Pengering Udara (Air Treatment Equipment)

Udara yang dihasilkan oleh kompresor sering kali mengandung uap air, partikel debu, dan oli yang dapat merusak peralatan pneumatik dan menurunkan kualitas produk. Untuk itu, sistem udara terkompresi dilengkapi dengan peralatan pengolahan udara seperti:

• Filter: Menghilangkan partikel-partikel kotoran dari udara terkompresi.
• Pengering udara (Dryer): Menghilangkan kelembapan dari udara agar tidak menyebabkan korosi pada pipa dan peralatan.
• Oil separator: Memisahkan oli dari udara, terutama jika kompresor menggunakan oli pelumas.

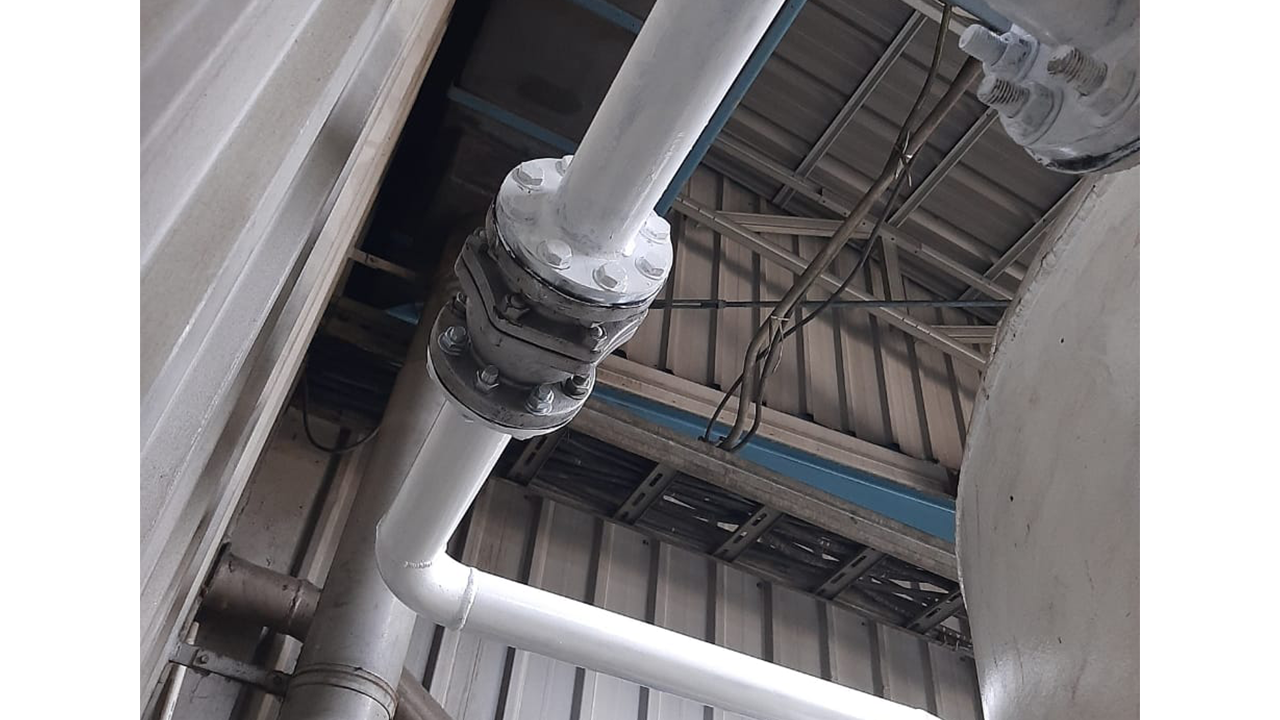

4. Jaringan Pipa

Pipa adalah jalur utama yang mendistribusikan udara terkompresi ke seluruh fasilitas. Pemilihan bahan pipa yang tepat sangat penting untuk meminimalkan kebocoran dan memastikan tidak ada penurunan tekanan yang signifikan. Bahan pipa yang umum digunakan antara lain:

• Pipa Besi Galvanis: Kuat, tetapi rentan terhadap korosi jika tidak dilapisi dengan baik.

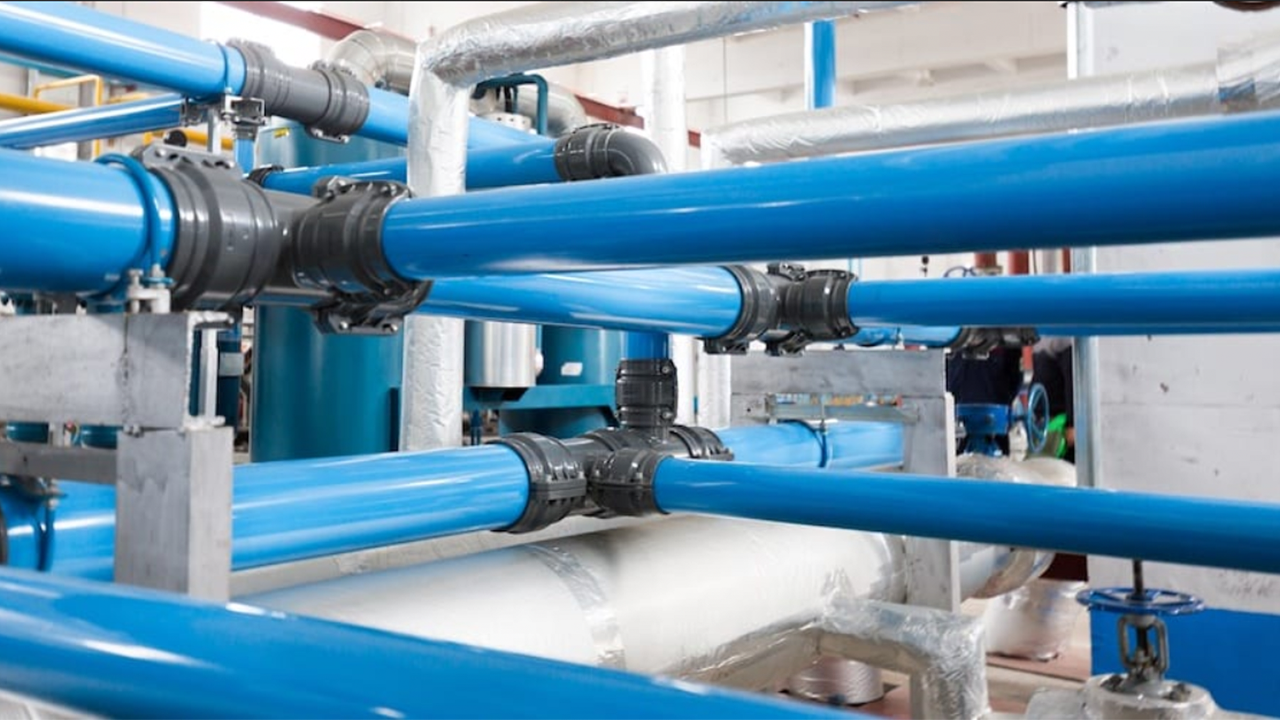

• Pipa Aluminium: Lebih ringan dan tahan korosi, ideal untuk instalasi yang kompleks.
• Pipa Plastik Komposit: Tahan korosi dan lebih fleksibel, tetapi bisa memiliki batasan pada tekanan tinggi.

Bagaimana Sistem Udara Terkompresi Bekerja?

Udara terkompresi dihasilkan oleh kompresor, yang bekerja dengan mengisap udara dar lingkungan, kemudian menekannya hingga mencapai tingkat tekanan tertentu (biasanya antara 6 hingga 12 bar, tergantung pada kebutuhan industri). Udara yang telah dikompresi ini kemudian disimpan di dalam tangki penyimpanan sebelum didistribusikan melalui jaringan pipa ke berbagai titik penggunaan.

Setelah udara mencapai mesin atau alat yang membutuhkan, energi dari udara bertekanan ini diubah menjadi gerakan mekanik melalui aktuator pneumatik, penggerak piston, atau turbin kecil. Proses ini memungkinkan alat atau mesin bekerja dengan kecepatan, kekuatan, dan presisi tinggi.

Keuntungan Sistem Udara Terkompresi di Industri

1. Efisiensi Energi

Dalam banyak aplikasi, udara terkompresi lebih efisien dibandingkan dengan energi listrik atau mekanik. Misalnya, alat-alat pneumatik dapat memberikan kekuatan lebih besar dengan bobot yang lebih ringan dan perawatan yang lebih mudah dibandingkan alat-alat listrik.

2. Keselamatan dan Kebersihan

Udara terkompresi adalah pilihan yang lebih aman, terutama di lingkungan yang rawan terhadap kebakaran atau ledakan. Selain itu, jika diolah dengan baik, udara ini bisa sangat bersih, menjadikannya cocok untuk industri yang sangat memperhatikan kebersihan seperti farmasi atau makanan.

3. Fleksibilitas Penggunaan

Udara terkompresi bisa digunakan di berbagai macam proses, mulai dari penggerak mesin, pengemasan, pendinginan, hingga kontrol otomatisasi. Ini membuat sistem udara terkompresi sangat fleksibel dan dapat diadaptasi dengan cepat untuk berbagai keperluan.

Tantangan dalam Sistem Pipa Udara Terkompresi

Meskipun sangat bermanfaat, sistem udara terkompresi juga menghadapi beberapa tantangan, seperti:

1. Kebocoran

Salah satu masalah terbesar adalah kebocoran pada pipa. Kebocoran udara terkompresi bisa menyebabkan kehilangan energi yang besar, yang pada akhirnya meningkatkan biaya operasional. Oleh karena itu, inspeksi dan pemeliharaan rutin sangat penting untuk memastikan tidak ada kebocoran yang tidak terdeteksi.

2. Penurunan Tekanan

Ketika udara bergerak melalui jaringan pipa yang panjang, sering kali terjadi penurunan tekanan yang dapat mengurangi kinerja alat pneumatik atau mengganggu proses produksi. Untuk mengatasi masalah ini, penting untuk merancang sistem pipa dengan benar, menggunakan diameter pipa yang sesuai, dan meminimalkan tikungan serta sambungan yang tidak perlu.

3. Kualitas Udara

Kualitas udara yang buruk dapat merusak alat pneumatik dan mengurangi efisiensi sistem. Udara yang terlalu lembap, mengandung oli, atau partikel debu dapat menyebabkan korosi pada pipa dan peralatan, serta mencemari produk akhir. Filter, dan separator harus dipasang dan dirawat dengan baik untuk memastikan udara yang bersih dan kering.

Pentingnya Perawatan dan Pemeliharaan

Sistem udara terkompresi yang diabaikan atau tidak dirawat dengan baik bisa menyebabkan biaya energi yang lebih tinggi, downtime yang tidak terduga, dan kerusakan peralatan. Oleh karena itu, pemeliharaan berkala sangat penting untuk memastikan sistem berjalan dengan efisien. Pemeliharaan ini mencakup:

• Inspeksi kebocoran secara rutin
• Penggantian filter udara secara berkala
• Pembersihan tangki penyimpanan dan dryer

Kesimpulan

Sistem pipa udara terkompresi merupakan elemen vital yang mendukung berbagai operasi di industri modern. Dari penggerak alat pneumatik hingga pendinginan dan kontrol otomatisasi, udara terkompresi menawarkan solusi yang efisien, bersih, dan aman. Namun, untuk mendapatkan manfaat maksimal dari sistem ini, perencanaan yang baik, pemilihan komponen yang tepat, serta perawatan rutin sangat penting. Dengan begitu, sistem udara terkompresi dapat berfungsi dengan optimal dan membantu meningkatkan produktivitas serta efisiensi energi di lingkungan industri.
